o功能特性
» 96通道离散量输入采集，每通道光电隔离；
» 支持“电源/开”、“地/开”工作模式，每通道独立配置；
» 电压范围：±60V；
» 内置隔离电源，外部不提供电源时，可共地后采集；
» 支持PXIE时钟同步功能。
项目 | 参数 |
通 道 | 96通道 |
输入模式 | “电源/开”、“地/开” |
电平范围 | 高：±7V ～ ±60V，低：-7V ～ +7V |
隔离方式 | 光电隔离，2500Vrms（min） |
主机接口 | PCI 32bit/33MHz |
供 电 | PCI接口供电 +5V，≦ 1A |
工作环境 | -40° C~85° C |
板卡尺寸 | 标准PXIE 3U板卡，160mm*100mm |
信号接口 | SCSI-100 |

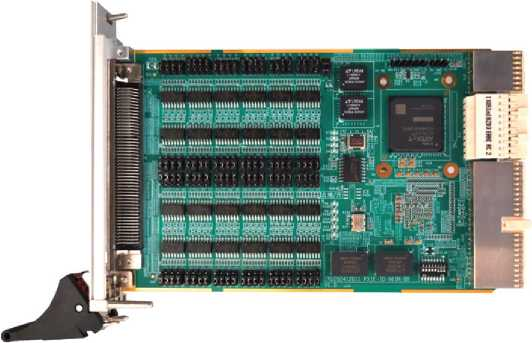

PXIE-IO-96IN-00 板卡是 PCI接口的离散量采 集模块，支持最大 96 通道离散量输入，每通 道光电隔离。可以通过跳线选择工作模式为“电 源/开”、“地/开”。适用于汽车电子、工 业自动化和航空航天等应用。
